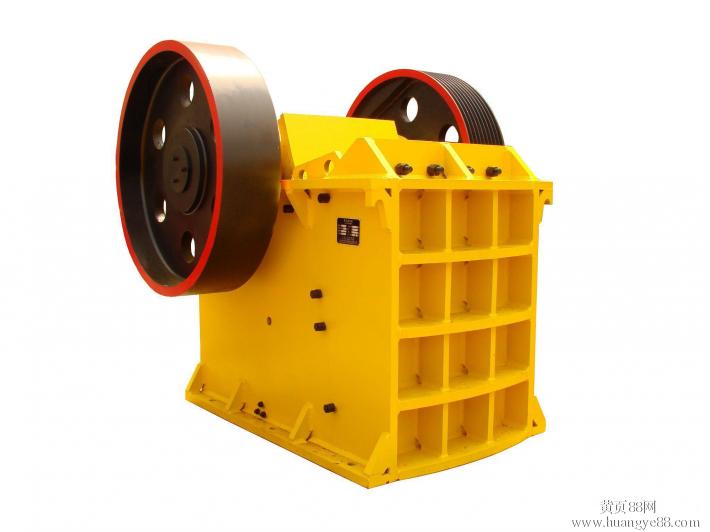

一、简介：PE新型系列产品，具有破碎比大，产品粒度均匀，结构合理、工作可靠、维修简便、运行费用经济等特点。广泛应用于矿山、建材、化工、冶炼、 水利等部门，系列产品用于破碎抗压强度不超过320兆帕的各种物料，是初级破碎首选设备。
二、结构组成：

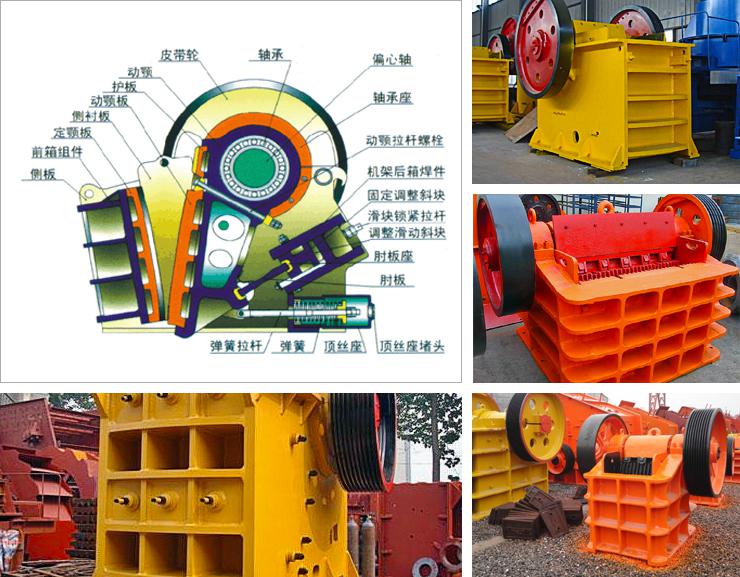

颚破的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成，其中肘板还起到保险作用。
三、工作原理：
PE、PEX系列颚式破碎机是以电动机为动力，通过电动机皮带轮，由三角带和槽轮驱动偏心轴，使动颚按预定轨迹作往复运动，从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎，并通过下部的排料口将成品物料排出。该系列颚式破碎机破碎方式为曲动挤压型，电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板和动颚间夹角变大，从而推动动颚板向定颚板接近，与此同时物料被挤压、搓、碾等多重破碎；当动颚下行时，肘板和动颚间夹角变小，动颚板在拉杆、弹簧的作用下离开定颚板，此时已破碎物料从破碎腔下口排出，随着电动机连续转动破碎机动颚作周期性的压碎和排料，实现批量生产。
|
颚式破碎机 型号
|
最大进料
mm
|
出料调整范围mm
|
处理能力t/h
|
外形尺寸(mm) 长×宽×高
|
理论重量 (毛重吨)
|
电机功率 kw
|
|
250×400
|
210
|
20~60
|
5~21
|
1430×1310×1296
|
2.8
|
15
|
|
400×600
|
340
|
40~100
|
16~65
|
1817×1715×1591
|
6.8
|
30
|
|
250×1000
|
210
|
25~60
|
16~52
|
1530×1992×1380
|
6.8
|
30
|
|
250×1200
|
210
|
25~60
|
20~61
|
1900×2192×1430
|
7.9
|
37
|
|
500×750
|
425
|
50~100
|
46~100
|
2256×1926×1865
|
10.6
|
55
|
|
600×900
|
500
|
60~160
|
50~120
|
2520×1840×2320
|
15.5
|
55
|
|
900×1200
|
750
|
95~165
|
140~262
|
3335×3182×3025
|
50
|
160
|
|
750×1060
|
630
|
80~140
|
115~210
|
2730×2472×2840
|
29
|
110
|
|
150×750
|
120
|
10~40
|
8~35
|
1380×1658×1025
|
2.9
|
15
|
|
250×750
|
210
|
25~60
|
13~35
|
1545×1667×1330
|
5
|
22
|
|
300×1300
|
250
|
20~90
|
16~104
|
1720×2320×1750
|
11.8
|
55
|
|
800×1060
|
640
|
100~200
|
136~230
|
2610×2556×2800
|
30
|
110
|
|
870×1060
|
660
|
200~260
|
290~336
|
2660×2556×2800
|
31
|
110
|
|
900×1060
|
685
|
230~290
|
160~400
|
2690×2556×2800
|
32
|
110
|
|
1000×1200
|
850
|
195~265
|
315~342
|
3435×3180×3025
|
51
|
160
|
|
1200×1500
|
1020
|
150~300
|
400~800
|
4590×3732×3843
|
98
|
250
|
 |
